一、橫流概述

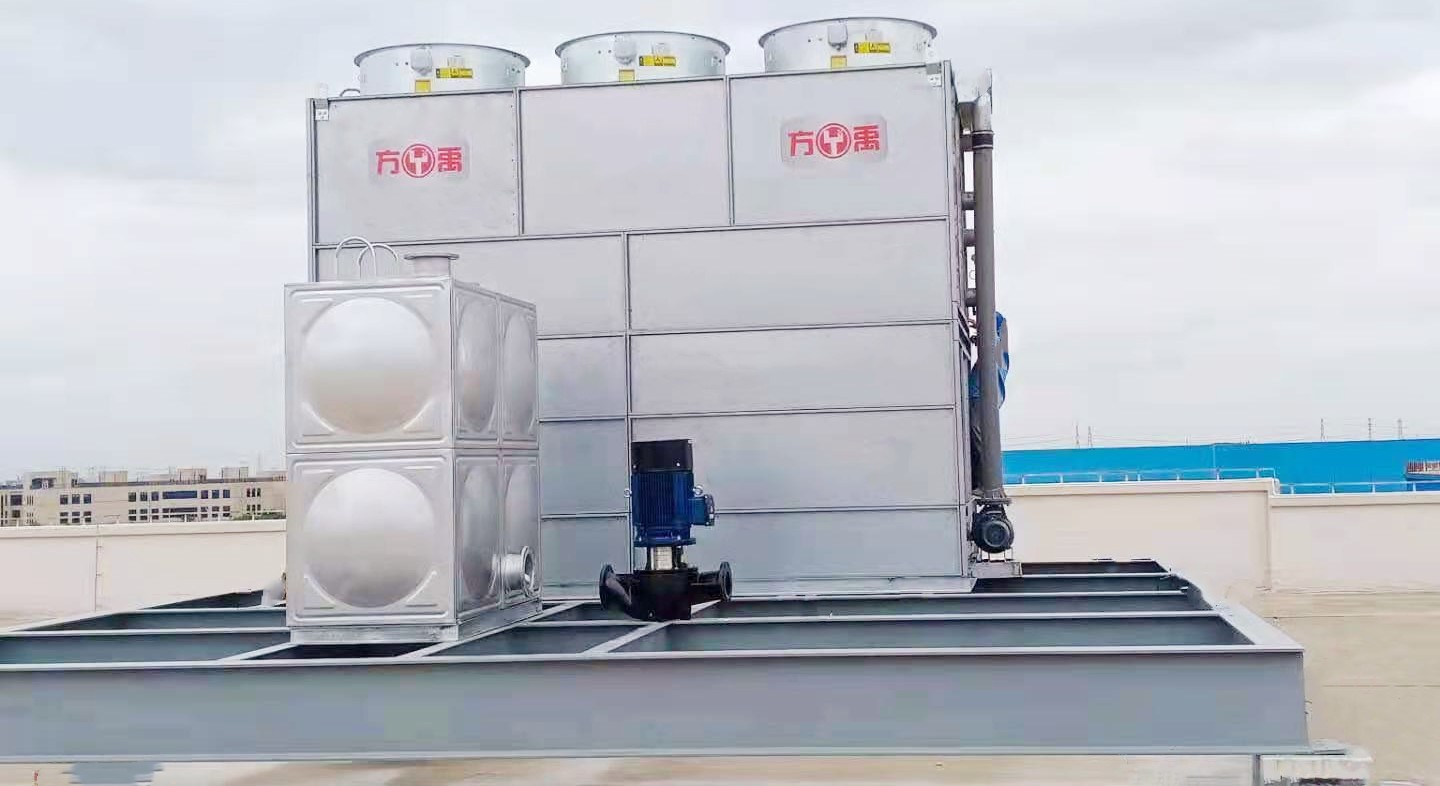

橫流閉式冷卻塔，由噴淋水與熱風方向橫向而命名，噴淋水由上向下流動，風從側面水平進入，由換熱器盤管中間掠過，與下落的噴淋水交叉換熱，降低噴淋水溫度。

       主要由換熱盤管、噴淋水系統、抽風系統、框架外殼組成。

二、工作過程

       噴淋泵由水槽抽水，泵送至換熱盤管上部，經噴嘴成傘狀噴灑，連續均勻覆蓋在管材外表面，形成薄薄的水膜，其中部分水吸收管中高溫冷媒熱能，轉化成汽化潛熱，蒸發成氣態，管材內部冷媒降溫冷卻或冷凝為液態，未蒸發的噴淋水，回落到噴淋水槽；

       抽風系統，塔頂風機為吸入式，由塔內抽風向外排放，塔外冷干空氣由側面進入換熱器盤管，將已經蒸發的水蒸汽帶走，空氣濕度和溫度提高，由2個換熱盤管中間的風機抽出塔外。

        噴淋水槽內，設置浮球閥，水位低時，自動補充供應，保證水槽一定水位；

三、運行原理

        內循環水系統:盤管內被冷卻后的循環水從塔體流出，由系統循環水泵送往熱源(被冷卻設備)，經過換熱升溫的循環水再進入盤管冷卻。

        外循環水系統:外部噴淋水通過與盤管和填料接觸換熱達到冷卻盤管內部循環水的目的后，落入下部水槽，由噴淋水泵送至噴淋水槽再次循環

        內循環被冷卻水通過盤管與管外噴淋水和空氣進行熱質交換，避免了被冷卻水與空氣直接接觸而導致的水質污染。由于噴淋水經過了PVC填料預冷卻，其換熱效果更加明顯。
